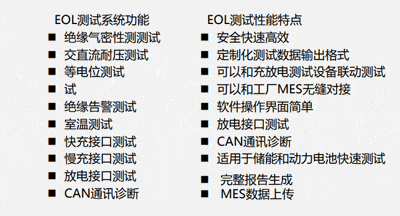

EOL系统为动力电池模组或PACK提供了完整的静态测试解决方案，也可以与充放电联动实现动态测试，完成电池包DCIR测试及SOC标定，BMS测试等功能。通过不同的配置选择可以实现模组焊前焊后或通讯工位的下线测试。系统具备DBC导入、数据本地备份、MES上传等功能，强大的扩展能力及灵活的工步编辑功能，使该产品广泛应用于动力电池生产线或动力电池来料检测现场。
|
名称
|
项
|
范围
|
精度
|
|
耐压、绝缘
|
|
交流耐压
|
电压
|
AC:0.05~5kV，50/60Hz
|
1%
|
|
漏电流
|
AC:0.1mA~20mA
|
1.5%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
直流耐压
|
电压
|
DC:0.05~6kV
|
1%
|
|
漏电流
|
DC:0.01mA~5mA
|
1.5%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
绝缘
|
电压
|
DC:0.05~1 kV
|
5%
|
|
绝缘阻值
|
0.1MΩ~50GΩ
|
4%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
等电位
|
|
等电位（DC100mA）
|
测试方法
|
两线制
|
|
|
电流
|
100mA
|
1%
|
|
电阻
|
0~5Ω
|
1%
|
|
直流等电位（40A）
|
测试方法
|
四线制
|
|
|
电流
|
DC:0~40A
|
1%
|
|
电阻
|
0~10Ω
|
1%
|
|
交流等电位（40A）
|
测试方法
|
四线制
|
|
|
电流
|
5~40A
|
2%
|
|
电阻
|
0~600mΩ
|
5%
|
|
交流内阻、开路电压、热管理
|
|
交流内阻（300V）
|
电压
|
0~300V
|
0.1%
|
|
频率
|
1kHz
|
0.2Hz
|
|
电阻
|
0~3kΩ
|
0.5%
|
|
交流内阻（1000V）
|
电压
|
0~1000V
|
0.1%
|
|
频率
|
1kHz
|
0.2Hz
|
|
电阻
|
0~3kΩ
|
0.5%
|
|
开路电压
|
电压
|
0~1kV
|
0.01%
|
|
预充电阻
|
电流
|
1mA
|
0.01%
|
|
电阻
|
0~1KΩ
|
0.01%
|
|
加热电阻
|
电流
|
1mA
|
0.01%
|
|
电阻
|
0~1KΩ
|
0.01%
|
|
交、直流充电接口
|
|
交流充电接口
|
CC
|
1路干接点、680Ω电阻
|
|
|
CP
|
1路12/24V频率输出
|
|
|
直流充电接口
|
CC2
|
1路干接点、1K电阻
|
|
|
A+,A-
|
12V/24V电源
|
|
|
S+,S-
|
CAN2.0B, 国标协议
|
|
|
DC+,DC-
|
1路高压测量
|
0.01%
|
|
故障模拟、注入
|
|
高压互锁
|
开关量
|
1路干接点
|
|
|
钥匙锁模拟
|
开关量
|
4路干接点
|
|
|
绝缘故障模拟
|
高压开关量
|
3路干接点、1M电阻
|
|
|
辅助采集
|
|
辅助采集
|
电压
|
0~5V
|
0.05%
|
|
温度
|
-100~200℃, 恒流驱动
|
0.5℃
|
|
信息录入
|
|
条码录入
|
|
一/二维码
|
|
|
软件
|
|
协议对接
|
DBC
|
导入
|
|
|
UDS
|
VIN录入(可扩展多数据读取及写入)
|
|
|
单体电压记录数量
|
300串
|
|
|
温度记录数量
|
300个
|
|
|
压差、温差计算
|
具备
|
|
|
报告
|
自动生成
|
具备
|
|
|
定制报告
|
可定制
|
|
|
工步
|
测试工步数
|
1~9999
|
|
|
循环次数
|
0~999
|
|
|
循环层数
|
0~20
|
|
|
MES
|
本地数据库
|
mySQL、ACCESS
|
|
|
交互对接
|
具备(需协议)
|
|
|
