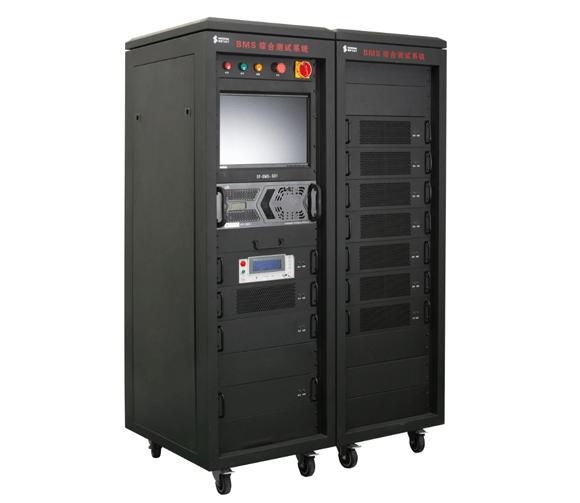

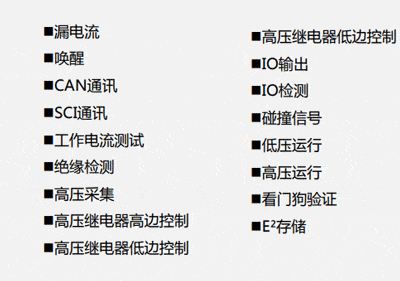

BMS综合测试系统，采用硬件在环检测、故障模拟注入、SQL数据库存储技术，根据电池包配置信息，将模拟VCU、模拟电池等技术组合成相应的逻辑测试工况，从而实现BMS下线时的全自动测试。测试项目包括安规测试、CAN报文收发测试、单体电压采集精度测试、温度采集精度测试等，各个测试项均符合国家标准GB38661-2020电动汽车用电池管理系统技术条件。
|
名称
|
项
|
范围
|
精度
|
|
安规
|
|
交流耐压
|
电压
|
AC:0.05~5kv，50/60Hz
|
1%
|
|
漏电流
|
AC:0.1mA~20mA
|
1.5%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
直流耐压
|
电压
|
DC:0.05~6kv
|
1%
|
|
漏电流
|
DC:0.01mA~5mA
|
1.5%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
绝缘
|
电压
|
DC:0.05~1 kv
|
5%
|
|
绝缘阻值
|
0.1MΩ~50GΩ
|
4%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
高压接口
|
|
交流充电接口
|
CC
|
1路干接点、680Ω电阻
|
|
|
CP
|
1路12/24V频率输出
|
|
|
直流充电接口
|
CC1
|
1路干接点、1K电阻
|
|
|
CC2
|
1路干接点、1K电阻
|
|
|
A+,A-
|
12V/24V电源
|
|
|
S+,S-
|
CAN2.0B, 国标协议
|
|
|
DC+,DC-
|
1路高压输出0~500VDC@750mA
|
0.05%
|
|
放电接口
|
DC+,DC-
|
1路高压输出 0~500VDC@750mA
|
0.05%
|
|
高压互锁
|
1路干接点
|
|
|
信号接口
|
|
高边驱动
|
负载
|
1A （变流型可定制）
|
0.1%
|
|
状态
|
0~24VDC
|
0.1%
|
|
单板通道数
|
16通道
|
|
|
设备通道数
|
16*N（N为单板数量）
|
|
|
低边驱动
|
负载
|
1A （变流型可定制）
|
0.1%
|
|
状态
|
0~24VDC
|
0.1%
|
|
单板通道数
|
16通道/板
|
|
|
设备通道数
|
16*N（N为单板数量）
|
|
|
开关量输入/输出
|
状态
|
0/12/24VDC，输入/输出状态可配置
|
10%
|
|
单板通道数
|
16通道/板
|
|
|
设备通道数
|
16*N（N为单板数量）
|
|
|
模拟量输入/输出
|
状态
|
-10~10VDC，输入/输出状态可配置
|
0.1%
|
|
单板通道数
|
16通道/板
|
|
|
设备通道数
|
16*N（N为单板数量）
|
|
|
PWM输入/输出
|
状态
|
0~1kHz，占空比100%，输入/输出状态可配置
|
0.1%
|
|
单板通道数
|
16通道/板
|
|
|
设备通道数
|
16*N（N为单板数量）
|
|
|
CAN
|
单板通道数
|
3通道/板
|
|
|
设备通道数
|
3*N（N为单板数量）
|
|
|
其他
|
终端电阻检测
|
1%
|
|
K-LIN
|
单板通道数
|
1通道/板
|
|
|
设备通道数
|
N（N为单板数量）
|
|
|
模拟器
|
|
单体模拟器
|
电压
|
0~2.5V@30mA，2.5~4.5@3A，4.5~5@30mA
|
0.02%
|
|
纹波
|
0.5mV
|
|
|
通道数
|
2通道/板
|
|
|
可串联数量
|
2~128通道
|
|
|
其他
|
短路、断路、过流保护、远端补偿
|
|
|
温度模拟器（电压型）
|
电压
|
0~5V
|
0.1%
|
|
通道数
|
2通道/板
|
|
|
温度模拟器（电阻型）
|
电阻
|
100Ω~10MΩ
|
0.1%
|
|
通道数
|
1通道/板
|
|
|
总流模拟器
|
电流
|
0~600A@15V
|
0.1%
|
|
通道数
|
1通道
|
|
|
总压模拟器
|
电压
|
0~500V@750mA
|
0.05%
|
|
通道数
|
1通道
|
|
|
常电模拟器
|
电压
|
0~36V@3A
|
0.1%
|
|
通道数
|
1通道
|
|
|
信息录入
|
|
条码录入
|
|
一/二维码
|
|
|
软件
|
|
协议对接
|
DBC
|
导入
|
|
|
UDS
|
VIN录入(可扩展多数据读取及写入)
|
|
|
报告
|
自动生成
|
具备
|
|
|
定制报告
|
可定制
|
|
|
工步
|
测试工步数
|
1~9999
|
|
|
循环次数
|
0~999
|
|
|
循环层数
|
0~20
|
|
|
MES
|
本地数据库
|
mySQL、ACCESS
|
|
|
交互对接
|
具备(需协议)
|
|
|
