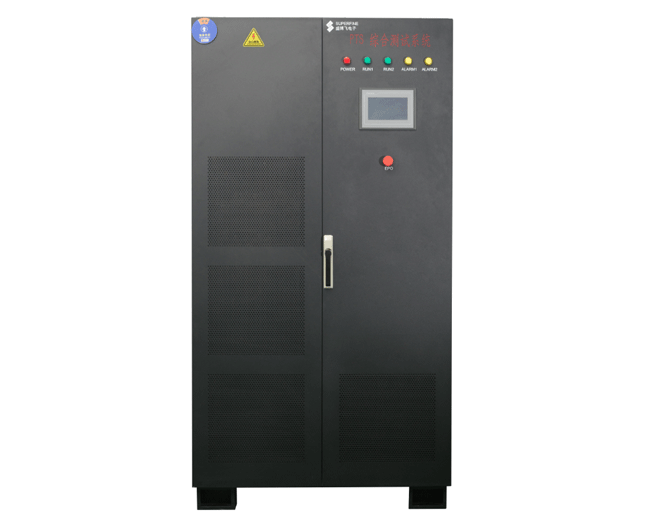

PTS系列,是回馈型高压直流源,电压范围10-2000V,电流范围-1000A-+1000A。系统拓扑采用交错并联模式,即可模拟电池作为输出源,也可以模拟汽车作为电池
负载,采用高频开关器件,全数字化控制器等先进技术,动态性能好响应快,支持工况模拟,工步编辑等功能,对电池性能测试提供了完整的解决方案。搭载电池
模功能,为电机测试台架提供模拟电源。
名称
|
项
|
范围
|
精度
|
功率
|
AC/DC
|
相数
|
3相5线制
|
|
电压
|
AC380V
|
10%
|
频率
|
50Hz
|
5Hz
|
功率因数
|
≥99%
|
|
电流谐波
|
≤5%
|
|
额定功率
|
30~1000kW
|
|
峰值倍率
|
1.2(1.5可定制)
|
|
隔离方式
|
工频隔离
|
|
能量回馈
|
具备
|
|
DC/DC
|
额定电压
|
15~1000V
|
0.1%(0.05%可定制)
|
额定电流
|
100~1000A
|
0.1%(0.05%可定制)
|
额定功率
|
20kVA~1000kVA
|
|
峰值倍率
|
1.2(1.5可定制)
|
|
电流纹波
|
1%
|
|
电压纹波
|
0.3%
|
|
多通道共母线
|
具备
|
|
远端补偿
|
具备
|
|
电流响应速度
|
10~90%F.S 10ms
|
|
电流切换时间
|
-90~90%F.S 20ms
|
|
整机效率
|
整机效率
|
≥93%
|
|
保护功能
|
电网侧
|
过压、欠压、过流、短路、缺相
|
|
直流侧
|
过压、欠压、过流、短路、反接
|
|
接口
|
国标充电机接口模拟
|
CC1
|
|
|
CC2
|
|
|
S+,S-
|
|
|
A+,A-
|
|
|
DC+,DC-
|
|
|
协议
|
GB2015/GB2011
|
|
国标电池包接口模拟
|
S+,S-
|
|
|
DC+,DC-
|
|
|
协议
|
GB2015/GB2011
|
|
通讯接口
|
以太网
|
1路
|
|
CAN
|
CAN2.0B 3路
|
|
RS485
|
1路
|
|
辅助
|
辅助采集
|
电压
|
0~5V
|
0.05%
|
温度
|
-100~200℃,驱动方式:恒流驱动
|
0.5℃
|
均衡
|
3Ω、1.5Ω,均衡方式:被动均衡
|
5%
|
单板通道数
|
16
|
|
整机通道数
|
16*N(N为单板数量)
|
|
信息录入
|
条码录入
|
|
一/二维码
|
|
软件
|
工步
|
工步类型
|
恒流、恒压、恒功率、恒流恒压、
直流内阻、斜波电流、斜波功率、
脉冲、倍率等
|
|
工步数量
|
1~9999
|
|
循环次数
|
1~999
|
|
循环层数
|
0~20
|
|
保护条件
|
电压、电流、单体电压、温度、容量
|
|
截止条件
|
电压、电流、单体电压、温度、容量、时间、SOC、AH、WH
|
|
记录条件
|
电压、电流、单体电压、温度、容量、时间、SOC、AH、WH
|
|
充电机国标
|
GB2015/2011
|
|
BMS国标
|
GB2015/2011
|
|
工况文件
|
支持
|
|
单体电压记录数量
|
300串
|
|
温度记录数量
|
300个
|
|
压差、温差计算
|
具备
|
|
充放AH累积
|
具备
|
|
断电续接
|
具备
|
|
工步跳转
|
具备
|
|
数据记录时间
|
10ms~∞
|
|
协议对接
|
DBC
|
导入
|
|
UDS
|
VIN录入(可扩展多数据读取及写入)
|
|
报告
|
自动生成
|
具备
|
|
定制报告
|
可定制
|
|
MES
|
本地数据库
|
mySQL、ACCESS
|
|
交互对接
|
具备(需客户提供MES协议)
|
|
|
