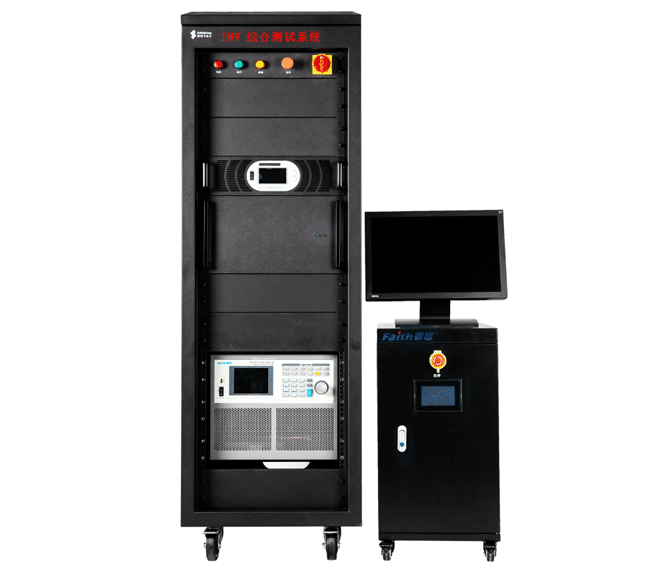

INV综合测试系统为新能源汽车零部件综合测试设备，该系统采用模拟车身电气系统的中央控制模块的功能发送接收 CAN 报文，并能模拟各个控制器，实现简单的逻辑控制功能。综合检测系统集成新能源汽车测试环节所需的标准仪器，结合TAS软件测试平台实现全自动测试，测试结果安全可靠，并能允许用户自主设计测试工程项目，编辑测试工艺步骤。测试工艺流程和测试项目的编辑均采用菜单编辑方式，使客户用最简单、最高效的方式实现的测试。
该系统具备模拟运行功能，整机由机柜统一控制实现全测试流程，系统具备上位机软件配置及监控功能，下位机测试执行功能，故障报警功能，通讯可配置功能，工步可编辑功能，急停功能，测试数据备份整理功能，MES对接功能。
|
名称
|
项
|
范围
|
精度
|
|
安规
|
|
交流耐压
|
电压
|
AC:0.05~5kV，50/60Hz
|
1%
|
|
漏电流
|
AC:0.1mA~20mA
|
1.5%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
直流耐压
|
电压
|
DC:0.05~6kV
|
1%
|
|
漏电流
|
DC:0.01mA~5mA
|
1.5%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
绝缘
|
电压
|
DC:0.05~1 kV
|
5%
|
|
绝缘阻值
|
0.1M~50GΩ
|
4%
|
|
加载时间
|
0.1~999s
|
|
|
测试时间
|
0.1~999s
|
|
|
退载时间
|
0.1~999s
|
|
|
等电位
|
|
等电位（DC100mA）
|
测试方法
|
两线制
|
|
|
电流
|
100mA
|
1%
|
|
电阻
|
0~5Ω
|
1%
|
|
直流等电位（40A）
|
测试方法
|
四线制
|
|
|
电流
|
DC:0~40A
|
1%
|
|
电阻
|
0~10Ω
|
1%
|
|
交流等电位（40A）
|
测试方法
|
四线制
|
|
|
电流
|
5~40A
|
2%
|
|
电阻
|
0~600mΩ
|
5%
|
|
OBC
|
|
输入电压
|
|
AC0~300V 45~65Hz
|
1%
|
|
输入电压采集精度
|
|
具备
|
1%
|
|
输出电流
|
|
0~500A
|
0.5%
|
|
输出电流采集精度
|
|
具备
|
0.5%
|
|
输出电压
|
|
DC0~1000V
|
0.1%
|
|
输出电压采集精度
|
|
具备
|
0.1%
|
|
功率
|
|
具备
|
1%
|
|
效率
|
|
具备
|
1%
|
|
保护功能
|
输入过压
|
具备
|
|
|
输入欠压
|
具备
|
|
|
输出过流
|
具备
|
|
|
DC/DC
|
|
输入电压
|
|
DC0~1000V
|
0.1%
|
|
输入电压采集精度
|
|
具备
|
0.1%
|
|
输入电流
|
|
0~500A
|
0.1%
|
|
输入电流采集精度
|
|
具备
|
0.1%
|
|
输出电压
|
|
DC0~1000V
|
0.1%
|
|
输出电压采集精度
|
|
具备
|
0.1%
|
|
输出电流
|
|
0~500A
|
0.1%
|
|
输出电流采集精度
|
|
具备
|
0.1%
|
|
功率
|
|
具备
|
0.1%
|
|
效率
|
|
具备
|
0.1%
|
|
保护功能
|
输入过压
|
具备
|
|
|
输入欠压
|
具备
|
|
|
输出过流
|
具备
|
|
|
DC/AC
|
|
输入电压
|
|
DC0~1000V
|
0.1%
|
|
输入电压采集精度
|
|
具备
|
0.1%
|
|
输入电流
|
|
0~500A
|
0.1%
|
|
输入电流采集精度
|
|
具备
|
0.1%
|
|
输出电压
|
|
AC0~380V
|
1%
|
|
输出电压采集精度
|
|
具备
|
1%
|
|
输出电流
|
|
0~500A
|
1%
|
|
输出电流采集精度
|
|
具备
|
1%
|
|
功率
|
|
具备
|
1%
|
|
效率
|
|
具备
|
1%
|
|
保护功能
|
输入过压
|
具备
|
|
|
|
输入欠压
|
具备
|
|
|
|
输出过流
|
具备
|
|
|
PDU
|
|
通流能力
|
|
可选
|
|
|
通断测试
|
|
具备
|
|
|
控制接口
|
|
CAN
|
|
具备 通信控制内部接触器吸合断开
|
|
|
IO控制
|
|
具备 电压控制内部接触器吸合断开
|
|
|
信息录入
|
|
条码录入
|
|
一/二维码
|
|
|
软件
|
|
协议对接
|
DBC
|
导入
|
|
|
UDS
|
VIN录入(可扩展多数据读取及写入)
|
|
|
报告
|
自动生成
|
具备
|
|
|
定制报告
|
可定制
|
|
|
工步
|
测试工步数
|
1~9999
|
|
|
循环次数
|
0~999
|
|
|
循环层数
|
0~20
|
|
|
MES
|
本地数据库
|
mySQL、ACCESS
|
|
|
交互对接
|
具备(需协议)
|
|
|
