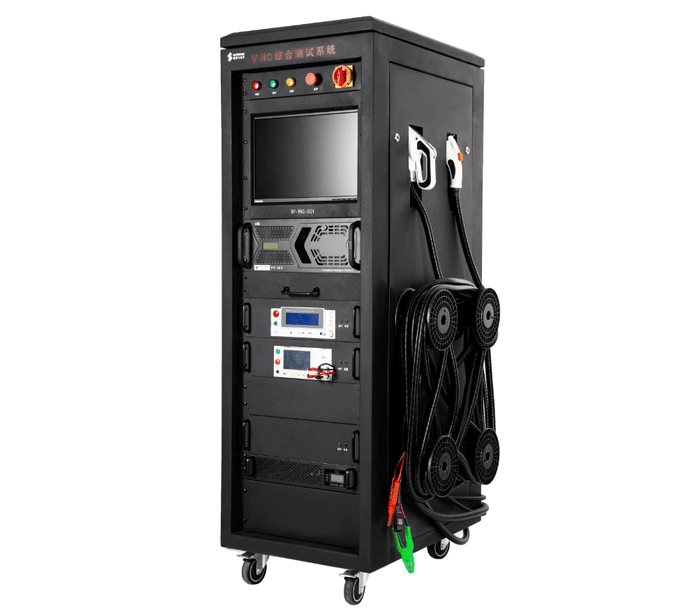

整车综合测试系统为新能源汽车整车的下线综合测试设备,该系统采用硬件在环检测、故障代码制订及提取、SQL数据库存储等技术,针对整车电器配置的实际情况,模拟车身电气系统的中央控制模块的功能发送接收 CAN 报文,并能模拟各个控制器,实现简单的逻辑控制功能。综合检测系统集成新能源汽车测试环节所需的标准仪器,结合TAS软件测试平台实现全自动测试,测试结果安全可靠,并能允许用户自主设计测试工程项目,编辑测试工艺步骤。测试工艺流程和测试项目的编辑均采用菜单编辑方式,使客户用最简单、最高效的方式实现对不同车辆的测试。
名称
|
项
|
范围
|
精度
|
安规
|
交流耐压
|
电压
|
AC:0.05~5kV,50/60Hz
|
1%
|
漏电流
|
AC:0.1mA~20mA
|
1.5%
|
加载时间
|
0.1~999s
|
|
测试时间
|
0.1~999s
|
|
退载时间
|
0.1~999s
|
|
直流耐压
|
电压
|
DC:0.05~6kV
|
1%
|
漏电流
|
DC:0.01mA ~5 mA
|
1.5%
|
加载时间
|
0.1~999s
|
|
测试时间
|
0.1~999s
|
|
退载时间
|
0.1~999s
|
|
绝缘
|
电压
|
DC:0.05~1kV
|
5%
|
绝缘阻值
|
0.1MΩ~50GΩ
|
4%
|
加载时间
|
0.1~999s
|
|
测试时间
|
0.1~999s
|
|
退载时间
|
0.1~999s
|
|
等电位
|
等电位(DC100Ma)
|
测试方法
|
两线制
|
|
电流
|
100mA
|
1%
|
电阻
|
0~5Ω
|
1%
|
直流等电位(40A)
|
测试方法
|
四线制
|
|
电流
|
DC:0~40A
|
1%
|
电阻
|
0~10Ω
|
1%
|
交流等电位(40A)
|
测试方法
|
四线制
|
|
电流
|
5~40A
|
2%
|
电阻
|
0~600MΩ
|
5%
|
接口
|
交流充电接口
|
CC
|
1路干接点、680Ω电阻
|
|
CP
|
1路12/24V频率输出
|
|
L1, L2,L3,N
|
交流电源输入
|
|
直流充电接口
|
CC2
|
1路干接点、1K电阻
|
|
A+,A-
|
12V/24V电源
|
|
S+,S-
|
CAN2.0B, 国标协议
|
|
DC+,DC-
|
1路高压测量
|
0.01%
|
诊断接口
|
OBDII
|
CAN2.0B
|
|
PDU控制接口
|
状态
|
高边/低边
|
|
单板通道数
|
16通道
|
|
整机通道数
|
16*N(N为单板数量)
|
|
故障模拟
|
绝缘故障模拟
|
高压继电器
|
3路干接点
|
|
绝缘电阻
|
1路 10kΩ~10MΩ
|
|
信息录入
|
条码录入
|
|
一/二维码
|
|
软件
|
协议对接
|
DBC
|
导入
|
|
UDS
|
VIN录入(可扩展多数据读取及写入)
|
|
报告
|
自动生成
|
具备
|
|
定制报告
|
可定制
|
|
工步
|
测试工步数
|
1~9999
|
|
循环次数
|
0~999
|
|
循环层数
|
0~20
|
|
MES
|
本地数据库
|
mySQL、ACCESS
|
|
交互对接
|
具备(需协议)
|
|
|
