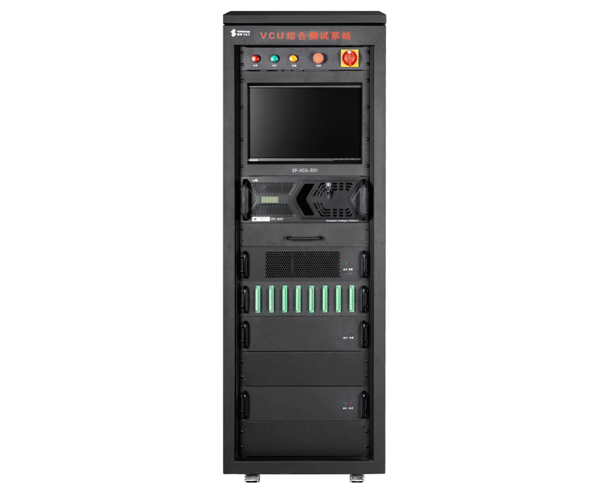

VCU综合测试系统发布日期：(2021/1/7) 点击次数：1525 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VCU综合测试系统，通过上位机编辑测试工步，采用CAN通讯方式控制执行单元对VCU进行硬件接口测试，包括高边测试、低边测试、多路DI、多路DO、PWM信号输出等，最终按照客户指定格式形成测试报表。测试工步、阈值以及测试逻辑可根据客户实际需求进行二次开发编辑，可扩展连接第三方设备，同时该系统具备VIN码录入，支持UDS协议。应用场景包括VCU产品下线测试、来料测试及研发验证测试。
名称
项
范围
精度
安规
交流耐压
电压
AC:0.05~5kV，50/60Hz
1%
漏电流
AC:0.1mA~20mA
1.5%
加载时间
0.1~999s
测试时间
0.1~999s
退载时间
0.1~999s
直流耐压
电压
DC:0.05~6kV
1%
漏电流
DC:0.01mA~5mA
1.5%
加载时间
0.1~999s
测试时间
0.1~999s
退载时间
0.1~999s
绝缘
电压
DC:0.05~1kV
5%
绝缘阻值
0.1MΩ~50GΩ
4%
加载时间
0.1~999s
测试时间
0.1~999s
退载时间
0.1~999s
信号接口
高边驱动
负载
1A （变流型可定制）
0.1%
状态
0~24VDC
0.1%
单板通道数
16通道
设备通道数
16*N（N为单板数量）
低边驱动
负载
1A （变流型可定制）
0.1%
状态
0~24VDC
0.1%
单板通道数
16通道/板
设备通道数
16*N（N为单板数量）
开关量输入/输出
状态
0/12/24VDC，输入/输出状态可配置
10%
单板通道数
16通道/板
设备通道数
16*N（N为单板数量）
模拟量输入/输出
状态
-10~10VDC，输入/输出状态可配置
0.1%
单板通道数
16通道/板
设备通道数
16*N（N为单板数量）
PWM输入/输出
状态
0~1kHz，占空比100%，输入/输出状态可配置
0.1%
单板通道数
16通道/板
设备通道数
16*N（N为单板数量）
CAN
单板通道数
3通道/板
设备通道数
3*N（N为单板数量）
其他
终端电阻检测
1%
K-LIN
单板通道数
1通道/板
设备通道数
N（N为单板数量）
模拟器
常电模拟器
电压
0~36V@3A
0.1%
通道数
1通道
信息录入
条码录入
一/二维码
软件
协议对接
DBC
导入
UDS
VIN录入(可扩展多数据读取及写入)
报告
自动生成
具备
定制报告
可定制
工步
测试工步数
1~9999
循环次数
0~999
循环层数
0~20
MES
本地数据库
mySQL、ACCESS
交互对接
具备(需协议)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
